أنواع أنظمة المباني والبلاطات الخرسانية – شرح مبسط وشامل للطلبة والمهندسين

مقدمة:

اختيار النظام الإنشائي المناسب لأي مبنى يُعتبر خطوة حاسمة في التصميم والتنفيذ. ويتفرع ذلك إلى نوعين رئيسيين: نظام المباني (Wall Bearing / Skeleton) وأنواع البلاطات الخرسانية (Solid – Flat – Hollow Block – Waffle – Paneled). في هذا المقال نشرح لك كل نوع بطريقة مبسطة تساعدك تفهمه كويس سواء كنت طالب أو مهندس تنفيذ.

---

أولًا: أنظمة المباني الإنشائية

---

1. نظام الحوائط الحاملة (Wall Bearing)

🔹 التعريف:
نظام قديم يعتمد على أن الأحمال تنتقل من الأسقف إلى الحوائط، ثم إلى التربة مباشرة.

🔹 المميزات:

• اقتصادي في المواد.
• سهل التنفيذ.
• عازل للحرارة.

🔹 العيوب:

• عدد الأدوار محدود (عادة 4–5).
• لا يمكن عمل فتحات كبيرة.
• لا يمكن التعديل بسهولة بعد التنفيذ.

---

2. نظام المباني الهيكلية (Skeleton System)

🔹 التعريف:
يعتمد على أعمدة وكمرات فقط، وتنقل الأحمال إلى القواعد ومن ثم إلى التربة.

🔹 المميزات:

• مرونة كبيرة في التقسيم الداخلي.
• مناسب للأدوار العالية.
• سهولة في التعديلات.

🔹 العيوب:

• يحتاج تشطيب دقيق لعزل الصوت والحرارة.
• تكلفة أعلى نسبيًا من الحوائط الحاملة.

---

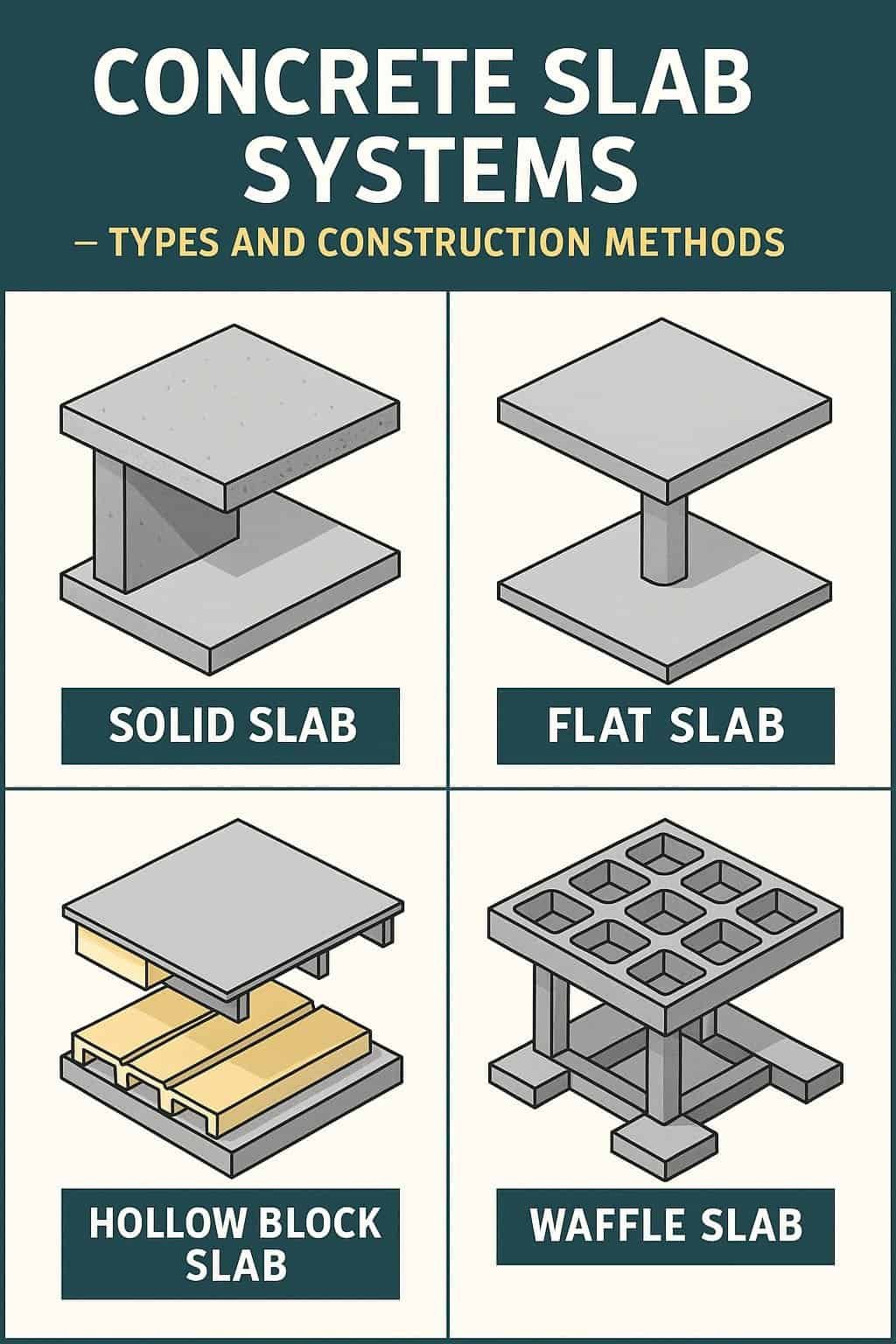

ثانيًا: أنواع البلاطات الخرسانية

---

1. البلاطات المصمتة (Solid Slab)

🔹 أنواعها:

• ذات اتجاه واحد (One Way): تحميلها على كمرتين.
• ذات اتجاهين (Two Way): تحميلها على 4 كمرات.
• الكابولية: محمولة على كمرة واحدة فقط.

🔹 مميزاتها:

• بسيطة وسهلة التصميم.
• جيدة للبحور الصغيرة.

🔹 عيوبها:

• سماكة كبيرة نسبيًا.
• صعوبة في تمديد الخدمات أسفلها.

---

2. البلاطات المسطحة (Flat Slab)

🔹 أنواعها:

• Flat Slab عادي.
• Flat Slab مع Drop Panel.
• Flat Slab مع Column Head.
• Flat Slab مع Drop Panel وColumn Head.

🔹 المميزات:

• سهولة التشطيب.
• سرعة التنفيذ.
• مرونة معمارية عالية.

🔹 العيوب:

• زيادة نسبة الحديد.
• ضعف في مقاومة القص، ويحتاج تصميم خاص عند الأعمدة.

---

3. البلاطات المفرغة (Hollow Block – هوردي)

🔹 أنواعها:

• باتجاه واحد.
• باتجاهين (نادر نسبيًا).

🔹 المميزات:

• عازل صوت وحرارة ممتاز.
• تقليل وزن السقف.
• يسمح بتمرير التمديدات الكهربائية بسهولة.

🔹 العيوب:

• صعب في الترميم.
• احتمال ظهور شروخ عند التقاطعات.
• لا يُنصح به في الحمامات والمطابخ.

---

4. البلاطات الصندوقية (Waffle Slab)

🔹 التعريف:
بلاطات مكونة من أعصاب متقاطعة في اتجاهين، مع استخدام قوالب قابلة للفك.

🔹 المميزات:

• تغطية بحور واسعة بدون أعمدة.
• خفيفة الوزن.
• تصميم معماري مميز.

🔹 العيوب:

• تكلفة شدات عالية.
• حدوث شروخ عند جوانب الأعصاب بسبب اختلاف السماكات.

---

5. الكمرات المتقاطعة (Paneled Beams)

🔹 التعريف:
نظام يستخدم كمرات متعامدة بأبعاد موحدة لتوزيع الأحمال على مساحة كبيرة.

🔹 المميزات:

• توزيع منتظم للأحمال.
• مناسب للمباني ذات المساحات الكبيرة بدون أعمدة داخلية.

🔹 عيوبه:

• يحتاج شدات معقدة.
• مكلف إذا لم يكن المشروع متكرر.

---

مقارنة سريعة بين البلاطات

النوع	الميزة الأساسية	العيب الرئيسي
Solid Slab	تصميم بسيط وسهل	وزن ثقيل – خدمات صعبة
Flat Slab	تشطيب ممتاز وسرعة تنفيذ	زيادة الحديد
Hollow Block	عزل حراري وصوتي ممتاز	صعب التعديل والترميم
Waffle Slab	بحور كبيرة وشكل جميل	تكلفة شدات كبيرة
Paneled Beam	مرونة توزيع الأحمال	مكلف ومناسب لمشاريع كبيرة

---

خاتمة:

اختيار نوع النظام الإنشائي والبلاطة الخرسانية مش قرار معماري فقط، بل لازم يكون فيه تنسيق بين المهندس المدني والمعماري والمقاول عشان نوصل لتصميم اقتصادي وآمن وسهل التنفيذ. كل نوع له استخداماته المثالية، وأي خطأ في الاختيار ممكن يكلفك وقت وفلوس ومشاكل في الموقع.
