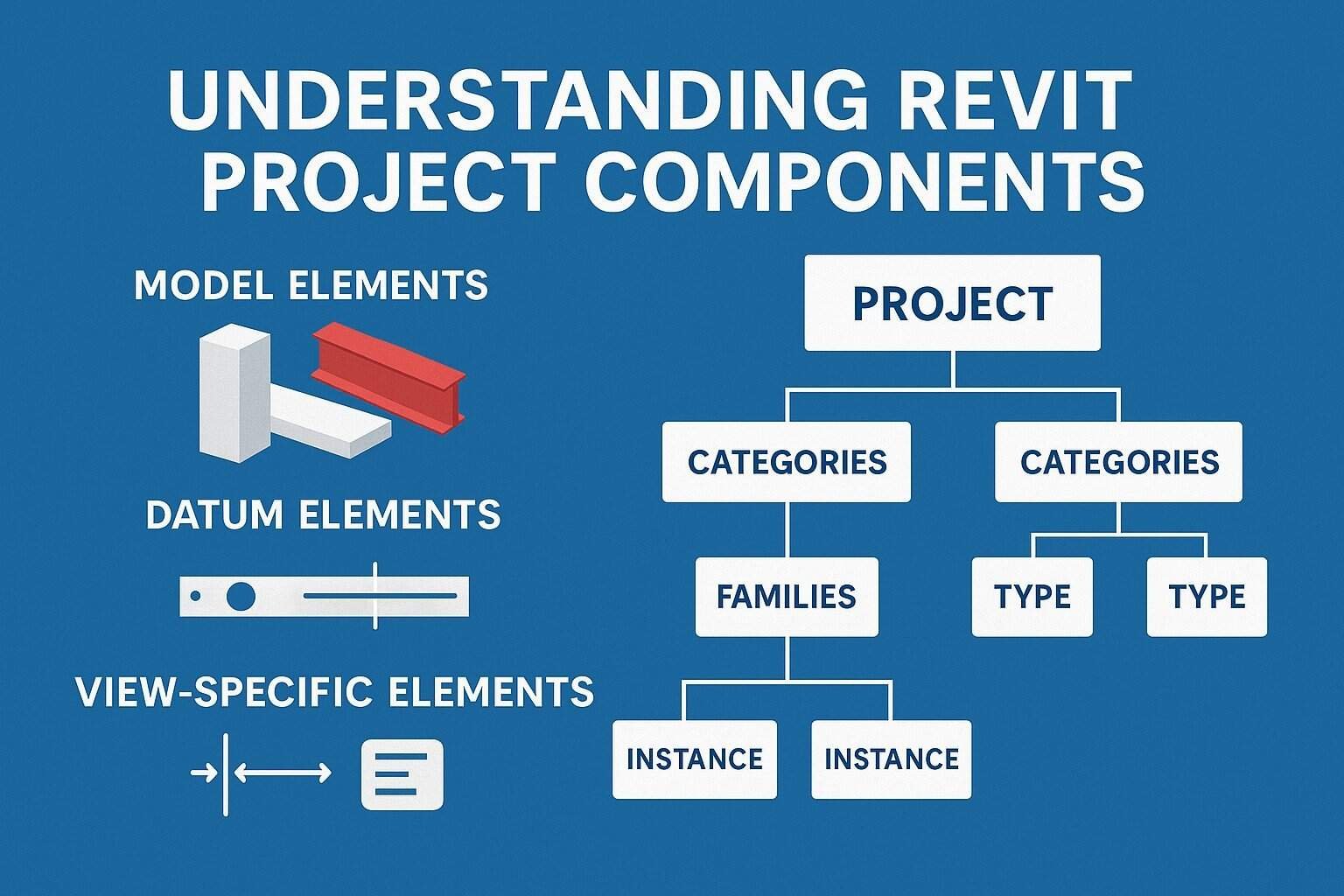

شاركها 0FacebookTwitterPinterestLinkedinWhatsappTelegramCopy LinkThreadsBluesky 39 محتوي المقال المقدمة1. تقسيم عناصر Revit الرئيسية2. الفرق بين Model وDatum وView-SpecificModel Elements:Datum Elements:View-Specific Elements:3. التسلسل الهرمي لعناصر المشروع4. يعني إيه Family؟5. أنواع الـ Families في Revit6. يعني إيه Type وInstance؟7. ملخص سريع للمفاهيم8. ليه مهم تفهم التصنيفات دي؟ المقدمة لو بدأت تستخدم برنامج Revit، فأول حاجة لازم تفهمها هي:إزاي المشروع بيتكوّن؟وإيه الفرق بين الكلمات اللي دايمًا بتقابلها زي: Family، Type، Category، Instance؟ في المقال ده، هنتكلم بأسلوب بسيط وواضح عن: تقسيم عناصر Revit أنواع الـ Families التسلسل الهرمي داخل أي مشروع الفرق بين العناصر النمذجية والمساعدة وأمثلة عملية تسهّل عليك الفهم 1. تقسيم عناصر Revit الرئيسية كل عنصر في Revit بيندرج تحت 3 أنواع رئيسية: النوعالتوصيفأمثلةModel Elementsعناصر فعلية مرئية تمثل مكونات المبنىالأعمدة، البلاطات، الجدران، الشبابيكDatum Elementsعناصر مساعدة لتحديد وتنظيم النموذجLevels، Grids، Reference PlanesView-Specific Elementsعناصر خاصة بكل View فقطالأبعاد، النصوص، تفاصيل الرسم 2. الفرق بين Model وDatum وView-Specific Model Elements: بتظهر في كل الـ Views (3D، Elevation، Plan). هي العناصر اللي فعلاً بتتبني في الموقع. Datum Elements: بتساعدك تنظم وتحكم المشروع. زي محاور الأعمدة أو منسوب الدور. View-Specific Elements: بتظهر في View واحد فقط. زي الأبعاد والنصوص وDetail Lines. 3. التسلسل الهرمي لعناصر المشروع Revit بيشتغل بنظام هرمي لتنظيم العناصر كالتالي: المستوىالتعريفProjectالملف الكامل للمشروع (يشمل كل العناصر والبيانات)Categoriesالتصنيفات الرئيسية (زي: Walls, Beams, Doors)Familiesمجموعة من العناصر المتشابهة في الشكل والوظيفةTypesالنماذج داخل كل Family (بأبعاد مختلفة)Instancesكل عنصر تم إدراجه فعليًا في المشروع 4. يعني إيه Family؟ Family = مجموعة عناصر ليها نفس الوظيفة والشكل العام. مثال: Family للأعمدة الخرسانية المستطيلة. داخلها ممكن تلاقي: Type 1: عمود بأبعاد 30×50 Type 2: عمود بأبعاد 30×70 كل Type ليه خصائصه، لكن بيشتركوا في الشكل العام والسلوك. 5. أنواع الـ Families في Revit النوعالتعريفأمثلةSystem Familiesعناصر أساسية داخل البرنامج لا يمكن تحميلها من الخارجالبلاطات، الجدران، الأسقفLoadable Familiesيمكن تحميلها من ملفات خارجية وتعديلهاالأبواب، الكمرات، الأعمدةIn-Place Familiesبيتم إنشائها خصيصًا في المشروع ومش بتتكررعنصر معماري خاص بشكل فريد 6. يعني إيه Type وInstance؟ العنصرالتعريفTypeالنموذج العام بعناصر محددة (أبعاد أو خصائص ثابتة)Instanceنسخة محددة من الـ Type تم وضعها في المشروع، وممكن تختلف عنها في بعض الخواص ✅ مثلًا: Type = عمود بأبعاد 40×60 Instance 1 = عمود موجود في الدور الأرضي Instance 2 = عمود في الدور الأول بنفس الأبعاد لكن بارتفاع مختلف 7. ملخص سريع للمفاهيم المصطلحالمعنىProjectملف المشروع الكاملCategoryالتصنيف العام (Walls – Floors – Doors)Familyمجموعة عناصر لها شكل ووظيفة واحدةTypeنموذج بأبعاد محددة داخل الـ FamilyInstanceعنصر تم وضعه داخل المشروع 8. ليه مهم تفهم التصنيفات دي؟ تجعل التعديل أسهل وأسرع وأدق في المشاريع الكبيرة. تسهّل عليك التعديل الجماعي أو الفردي. توفر وقت ضخم أثناء التعديل والإدارة. تتيح لك استخدام جداول الحصر والجداول الزمنية (Schedules) بدقة. شاركها 0 FacebookTwitterPinterestLinkedinWhatsappTelegramCopy LinkThreadsBluesky Ahmed Abdullah 👷♂️ أحمد عبدالله – مهندس مدني ومؤسس منصة CengHub شغوف بتقديم محتوى هندسي موثوق يساعد المهندسين العرب في تطوير مهاراتهم العملية. أشارككم خبرتي في الإشراف، التنفيذ، وإدارة المشاريع من أرض الواقع إلى مقالات وملفات وأدوات عملية تسهّل عليكم الطريق. المقالة السابقة الفرق بين Membrane وBending Thickness في نمذجة البلاطات باستخدام SAP2000 وSAFE وETABS المقالة التالية السلالم الخرسانية المسلحة: دليل مبسط وشامل للطلبة والمهندسين المبتدئين اترك تعليقًا إلغاء الرد احفظ اسمي، البريد الإلكتروني، والموقع الإلكتروني في هذا المتصفح للمرة القادمة التي سأعلق فيها.
