Bearing Strength According to ACI Code – تحميل الأحمال على القواعد | م.أنس دواس

Bearing Strength According to ACI Code – تحميل الأحمال على القواعد | م.أنس دواس

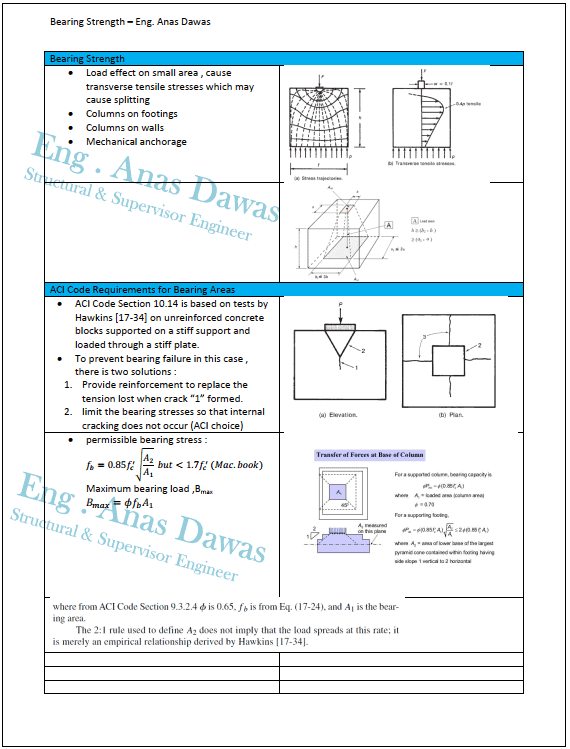

“Bearing Strength – ACI Code Reference” هو مرجع عملي مرئي يعرض المتطلبات التصميمية لمناطق التحميل المباشر في العناصر الخرسانية، ويوضح كيف تؤثر الأحمال المركزة على الخرسانة، وما هي الإجراءات التصميمية لضمان عدم فشل تلك المناطق.

✅ المحتوى الأساسي للملف:

🔵 أولًا: Bearing Strength – مفهوم إجهاد التحمل:

• شرح الأثر الناتج عن تحميل موضعي (Load Effect on Small Area):

  • يسبب إجهادات شد عرضية تؤدي إلى انفصال أو شروخ.

  • شائع في أعمدة فوق القواعد أو الجدران.

  • يظهر كذلك عند وجود تثبيت ميكانيكي (Anchorage).

• تأثير شكل وانتشار الحمل:

  • يظهر بشكل مروحي أسفل العمود أو منطقة التحميل.

  • يبدأ فشل الانفصال عند اختراق إجهادات الشد المستعرضة للخرسانة.

🔵 ثانيًا: ACI Code Requirements for Bearing Areas:

• استنادًا إلى الكود ACI 318 Section 10.14:
  تم وضع اشتراطات الحد من إجهاد التحمل بناءً على تجارب Hawkins على كتل خرسانية غير مسلحة.

• لتجنب الفشل في التحمل (Bearing Failure):

  1. استخدام تسليح لتعويض قوى الشد الناتجة عن التصدع.

  2. تحديد أقصى إجهاد يسمح به بحيث لا يحدث شروخ.

• المعادلات المستخدمة:

  fb=0.85A2A1fc′f_b = 0.85 \frac{A_2}{A_1} f’_cfb​=0.85A1​A2​​fc′​ (بشرط ألا تتعدى 1.7fc′1.7 f’_c1.7fc′​)
  Bmax=ϕfbA1B_{max} = \phi f_b A_1Bmax​=ϕfb​A1​

  حيث:

  • A1A_1A1​ = مساحة التحمل المباشرة (القاعدة)

  • A2A_2A2​ = مساحة توزيع الحمل من العنصر العلوي

  • $\varphi$ = 0.65 (معامل الأمان حسب الكود)

  • fc′f’_cfc′​ = مقاومة الخرسانة

✅ ملاحظات مهمة:

• القاعدة 2:1 لتعريف A2A_2A2​ (أي أن الحمل ينتشر بنسبة 2 رأسي : 1 أفقي) هي علاقة تجريبية وليس قاعدة فيزيائية دقيقة.

• في حال زيادة الحمل عن المسموح يجب استخدام تسليح سفلي عند منطقة التحمل.

• يتم تطبيق هذه المعادلات على الأعمدة على القواعد، أو الحوائط الحاملة، أو أي عنصر إنشائي يتلقى حملًا مركزًا.

مميزات الملف:

• تنسيق احترافي يجمع بين الشرح والمعادلات والرسوم التوضيحية.

• يحتوي على أهم النقاط المطلوبة لفهم هذا الجزء من الكود الأمريكي.

• مثالي للطلاب، مهندسي التصميم، والإشراف على التنفيذ.

• يربط بين النظرية والتطبيق.

الفئة المستهدفة:

• طلاب الهندسة المدنية.

• مهندسو التصميم بالمكاتب الاستشارية.

• مهندسو الإشراف ومهندسو الموقع.

• من يستعد لاختبارات PE أو تصميم SAFE.
