يتناول هذا الدليل الهندسي تصميم الكوربلات (Corbels) والحوامل الخرسانية القصيرة (Brackets)، وهي عناصر إنشائية تبرز من الأعمدة أو الجدران لتوفير دعم للأحمال الرأسية أو الأفقية. يوضح المؤلف م. أنس دواس أهم المفاهيم الإنشائية المتعلقة بالكوربلات، من حيث السلوك الإنشائي، التسليح، ونقل الأحمال. كما يشرح الحالات المختلفة للفشل التي قد تتعرض لها هذه العناصر، ويعرض أمثلة حية ورسومات توضيحية تساعد المهندس في الفهم والتطبيق الفعلي. يعتبر هذا الدليل مرجعًا مفيدًا للمهندسين المدنيين والإنشائيين سواء في التصميم أو في مواقع التنفيذ.
كتاب “Design Corbels – Brackets and Corbels” من إعداد المهندس المتميز أنس دواس يُعد من المصادر المهمة التي تتناول أحد العناصر الإنشائية الدقيقة والمهمة، وهي الكوربلات أو ما يُعرف بالحوامل الخرسانية القصيرة. تُستخدم الكوربلات عادة في المنشآت الخرسانية المسلحة لدعم الأحمال الناتئة، مثل الكمرات الثانوية أو الأرفف الخرسانية أو حتى الجسور الصغيرة. وغالبًا ما تُنفذ هذه العناصر كجزء لا يتجزأ من الأعمدة أو الجدران.
الكوربل هو عنصر خرساني بارز من عمود أو جدار، يُستخدم لنقل أحمال رأسية أو أفقية إلى العنصر الداعم الرئيسي. يعتبر بمثابة كانتليفر (كابولي) ذو طول قصير نسبيًا، وعادة ما يكون تسليحه كثيفًا نسبيًا لتقليل التشققات وضمان مقاومة كافية للعزوم وقوى القص.
يتكون الكوربل عادة من:
تسليح رئيسي سفلي لمقاومة العزوم السفلية.
تسليح علوي إن وُجد لدعم الأحمال العلوية المؤثرة.
روابط قص (Stirrups) لمقاومة قوى القص العالية.
تسليح عرضي وربما شبكات حديد إضافية حسب متطلبات الكود.
يعتمد سلوك الكوربل الإنشائي على انتقال الأحمال من نقطة التأثير إلى العمود أو الجدار. يتم ذلك عبر مسار قوى يشمل:
الشد في حديد التسليح الأفقي أو القطري (Tension Tie).
الانضغاط في الخرسانة (Compression Strut).
توازن القوى بين الأحمال الرأسية والأفقية، مع اعتماد أسلوب التحليل الإنشائي على نظرية Strut-and-Tie في كثير من الأحيان.
يتناول الكتاب عرضًا مفصلًا لحالات الفشل التي قد تحدث في الكوربل، وهي تشمل:
انفصال حديد الشد أو انهيار نقطة التثبيت.
فشل الجزء الخرساني في الانضغاط.
تشقق وانهيار تحت اللوح الحامل (Bearing Plate).
تسليح غير كافٍ يؤدي إلى تكسير مفاجئ.
فشل في التثبيت الطرفي لحديد التسليح.
تثبيت الكمرات الخرسانية الثانوية على الأعمدة.
دعم الألواح الخرسانية في الحواف.
إنشاء نقاط تحميل في واجهات المباني.
ربط المنشآت المعدنية بالمنشآت الخرسانية.
يناقش المؤلف استخدام الكودات المختلفة في تصميم الكوربل، مثل:
الكود الأمريكي ACI 318 والذي يوفر توجيهات خاصة بتصميم الكوربلات ضمن الفصل المتعلق بالعناصر الخاصة.
الكود الأوروبي EC2 والذي يقدم تصورًا مختلفًا قليلاً في التحليل باستخدام نظرية المسار القسري للقوى.
الكود البريطاني BS وأمثلة عملية بناءً على ممارسات التصميم البريطانية.

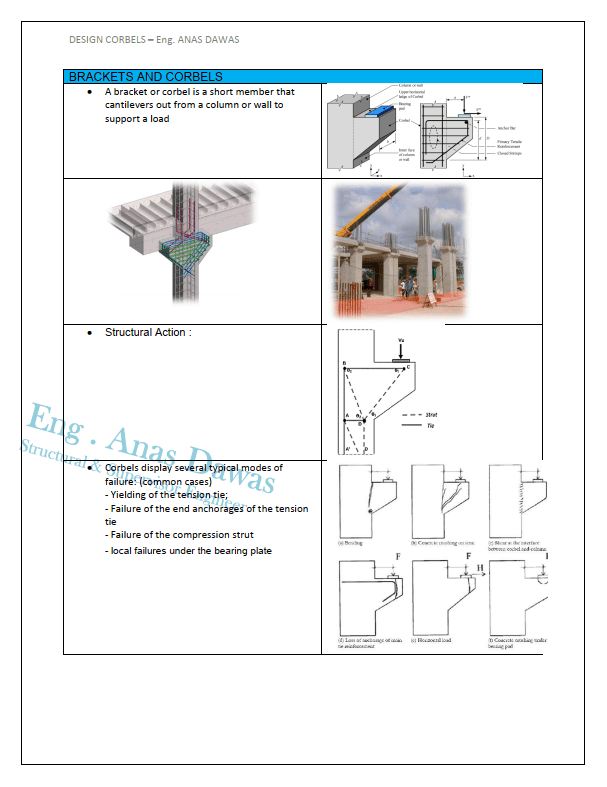

يشمل الكتاب العديد من الرسومات التوضيحية والصور الواقعية لمواقع إنشائية، توضح:
توزيع التسليح الداخلي.
تفاصيل الإنشاء في الموقع.
انتقال القوى داخل الكوربل.
حالات التطبيق العملي، بما في ذلك حالات نجاح وفشل.
الكتاب مصمم بأسلوب واضح ومباشر، ويعتمد على شرح مبسط مدعوم بالصور. وهو مناسب للطلاب، حديثي التخرج، وأيضًا للمهندسين ذوي الخبرة ممن يعملون في مواقع التنفيذ أو التصميم. ويُعد إضافة قوية لأي مكتبة هندسية متخصصة في التفاصيل الإنشائية المتقدمة.
