يتناول كتاب “Design Joints – Beam-Column and Corner Joints” من إعداد المهندس المتميز أنس دواس أحد أهم المواضيع المحورية في التصميم الإنشائي للمباني الخرسانية، وهي تفاصيل وصلات الكمرات مع الأعمدة ووصلات الزوايا، والتي تشكل نقاط التقاء حرجة بين العناصر الإنشائية. هذه الوصلات تتحمل إجهادات متداخلة نتيجة القوى الرأسية والأفقية والقص والعزوم، وأي خطأ في تصميمها قد يؤدي إلى خلل شامل في سلوك المبنى خاصة أثناء الزلازل أو الأحمال الديناميكية.

🔹 أولًا: وصلات الكمرة بالعمود (Beam-Column Joints)

تُعد هذه الوصلات من العناصر الأساسية في نقل الأحمال بين الكمرات والأعمدة، وتلعب دورًا كبيرًا في استمرارية القوى والانفعالات داخل النظام الإنشائي.

📌 أنواع وصلات الكمرة مع العمود:

1. وصلات داخلية (Interior Joints): تتقاطع فيها كمرتان أو أكثر مع عمود.

2. وصلات حافة (Edge Joints): تتقاطع فيها كمرة واحدة أو أكثر عند حدود المبنى.

3. وصلات زاوية (Corner Joints): تحدث عند الزوايا، وتكون حساسة جدًا خاصة عند تغير اتجاهات القوى.

4. وصلات مركزية (Central Joints): توجد غالبًا في وسط الشبكات الإنشائية.

📌 التحديات الإنشائية:

• ضرورة مقاومة القص الشديد داخل الوصلة.

• ضمان عدم تكسير منطقة العقدة (Joint Core).

• التحكم في التداخل بين التسليح الأفقي والعمودي.

• معالجة نقاط التقاء الكانات الرئيسية والفرعية بشكل متوازن.

📌 أهم المفاهيم:

• يتم شرح فكرة أن الكمرة والعمود لا يمكن اعتبارهم عناصر منفصلة، بل يجب أن يُصمموا كوحدة واحدة لضمان انتقال القوى.

• ضرورة مراعاة الأحمال الزلزالية في تصميم هذه الوصلات حسب الكودات الدولية مثل ACI 318 أو EC2.

🔹 ثانيًا: وصلات الزوايا (Corner Joints)

هي وصلات تقع عند التقاء كمرتين متعامدتين في أحد زوايا المبنى، وتكون حساسة جدًا من الناحية الإنشائية بسبب احتمالية تعرضها لقوى مركبة وتشوهات في اتجاهات مختلفة.

📌 العوامل المؤثرة في تصميم وصلات الزوايا:

• إجهادات التربة والضغط الجانبي (Earth Pressure).

• هبوط التربة تحت الأعمدة القريبة (Settlement).

• الضغط الداخلي الناتج عن القوى الحرارية أو الزلزالية.

📌 التحليلات المستخدمة:

• نماذج تحليلية مثل Strut-and-Tie Model لفهم سلوك الزاوية.

• تحليل توزيع الإجهادات الناتجة عن العزوم المطبقة.

• حساب كفاءة الزاوية من خلال معادلة:

  Efficiency=Moment Capacity of the JointMoment Capacity of the Entering Members\text{Efficiency} = \frac{\text{Moment Capacity of the Joint}}{\text{Moment Capacity of the Entering Members}}Efficiency=Moment Capacity of the Entering MembersMoment Capacity of the Joint​

📌 المشاكل الإنشائية الشائعة:

• ظهور شروخ في مناطق الزاوية نتيجة إجهادات القص.

• فشل موضعي عند نقطة الالتقاء.

• عدم التوازن بين العناصر الداخلة والخارجة من الزاوية.

🔹 الرسومات والمخططات:

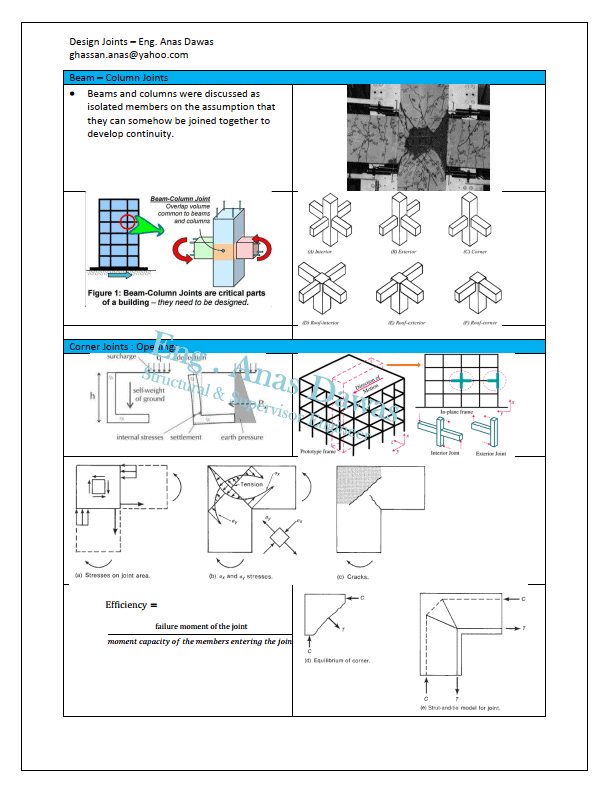

يتضمن الكتاب عددًا كبيرًا من المخططات التوضيحية التي توضح:

• أشكال الوصلات المختلفة.

• توزيع القوى داخل العقدة.

• نماذج الشروخ المتوقعة.

• تدفق القوى في الزوايا.

🔹 القيمة التعليمية:

هذا الكتاب يمثل دليلًا مرجعيًا عمليًا لأي مهندس مدني يعمل في تصميم المنشآت الخرسانية. فهو لا يكتفي بالشرح النظري، بل يُعزز المحتوى برسومات عملية، وشرح مبسط لمفاهيم معقدة. وكون المؤلف يمتلك خبرة ميدانية، فقد ركّز على المشاكل التي يواجهها المهندسون في المواقع، واقترح حلولًا مدروسة وفق الكودات الدولية.
