يتناول هذا الدليل المختصر تصميم الكمرات المركبة (Composite Beams) التي تجمع بين الكمرات سابقة الصب والبلاطات الخرسانية المصبوبة في الموقع. يقدم المؤلف م. أنس دواس خطوات منهجية لتقدير الأبعاد الابتدائية، وحساب الأحمال المؤثرة على الكمرات غير المدعومة أثناء التنفيذ، ويشرح بالتفصيل كيفية دمج الكمرات مع البلاطات لتحقيق أداء إنشائي موثوق. يراعي الكتاب تأثير الأحمال الذاتية، وأحمال التنفيذ المؤقتة، وأحمال التشغيل، ويُقدم أمثلة عددية مبسطة تسهّل على المهندس فهم المفاهيم وتطبيقها في مشاريع فعلية.

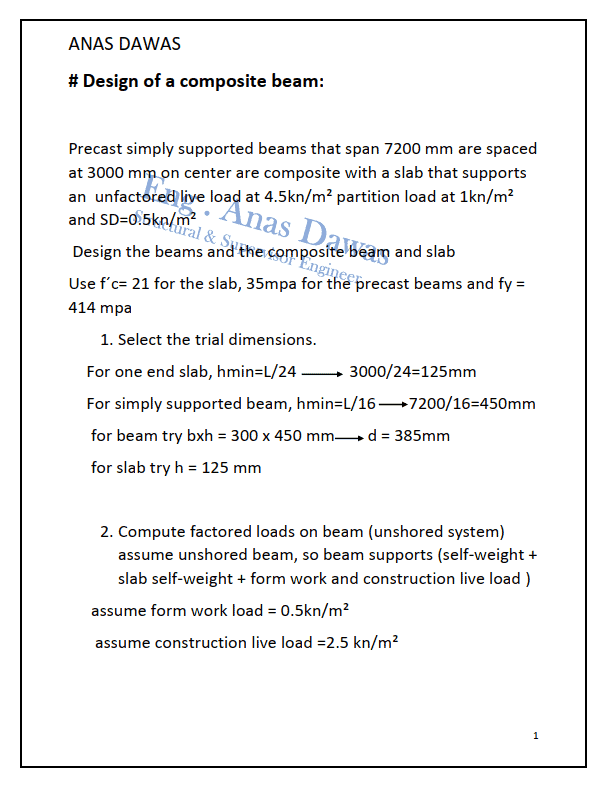

كتاب “Design of a Composite Beam” للمهندس أنس دواس هو مرجع مبسط وعملي لتصميم الكمرات المركبة (Composite Beams)، وهي العناصر التي تُستخدم بكثرة في المنشآت سابقة الصب، حيث يتم دمج كمرة خرسانية سابقة الصب مع بلاطة مصبوبة في الموقع لتشكل وحدة متكاملة تتحمل الأحمال بشكل فعال.
الكمرات المركبة عبارة عن عناصر إنشائية تتكون من جزأين أساسيين:
كمرة سابقة الصب (Precast Beam): يتم تصنيعها مسبقًا وتحمل الأحمال الأولية.
بلاطة مصبوبة في الموقع (Cast-in-Place Slab): يتم صبها بعد تركيب الكمرات وتُستخدم لتشكيل سطح متصل ومقاوم إضافي.
عند دمج الجزأين بشكل سليم باستخدام عناصر الربط (Shear Connectors)، يعملان معًا كوحدة متكاملة لتحمل الأحمال بشكل أكثر كفاءة من كل عنصر على حدة.
1. اختيار الأبعاد الابتدائية (Trial Dimensions):
للبلاطة الطرفية:
hmin=L24=300024=125mmh_{\text{min}} = \frac{L}{24} = \frac{3000}{24} = 125\text{mm}hmin=24L=243000=125mm
للكمرة البسيطة:
hmin=L16=720016=450mmh_{\text{min}} = \frac{L}{16} = \frac{7200}{16} = 450\text{mm}hmin=16L=167200=450mm
تجربة مقطع الكمرة:
b×h=300×450mm,d=385mmb \times h = 300 \times 450 \text{mm}, \quad d = 385 \text{mm}b×h=300×450mm,d=385mm
سمك البلاطة المقترح:
h=125mmh = 125 \text{mm}h=125mm
2. حساب الأحمال المؤثرة أثناء التنفيذ (Factored Loads – Unshored System):
يتم التعامل مع الكمرة على أنها غير مدعومة (Unshored)، أي أنها تتحمل أحمالها الذاتية بالإضافة إلى:
وزن البلاطة.
وزن الفرم الخشبية (Formwork).
الأحمال الحية أثناء الإنشاء.
القيم الافتراضية المستخدمة:
Formwork Load = 0.5 kN/m²
Construction Live Load = 2.5 kN/m²
مقاومة الخرسانة للبلاطة: fc′=21 MPaf’_c = 21 \, \text{MPa}fc′=21MPa
مقاومة الخرسانة للكمرة سابقة الصب: fc′=35 MPaf’_c = 35 \, \text{MPa}fc′=35MPa
مقاومة الخضوع للتسليح: fy=414 MPaf_y = 414 \, \text{MPa}fy=414MPa
يتوجب على المصمم أن يأخذ في اعتباره نوعين من التحليل:
التحليل أثناء التنفيذ (Construction Stage):يُؤخذ في الاعتبار أن الكمرة تتحمل الأحمال بمفردها بدون مشاركة البلاطة.
التحليل النهائي (Final Stage):بعد التصلب الكامل للبلاطة، يتم اعتبار العنصر كمركب، ويتم توزيع العزوم والانفعالات بناءً على قانون النسبة المعيارية (Modular Ratio).
تقليل ارتفاع المقاطع الإنشائية.
زيادة قدرة التحمل.
تسهيل التنفيذ وتقليل وقت الإنشاء.
تحسين الأداء الديناميكي للمنشأ.
المباني متعددة الطوابق.
الكبارى والممرات الخرسانية.
الأسقف المعلقة.
محطات المترو والمطارات.
ضرورة توفير عناصر ربط قص فعالة (Shear Connectors).
التأكد من اندماج الخرسانة الجديدة مع الخرسانة القديمة عبر المعالجة الجيدة.
مراعاة التحميل المرحلي في التصميم.
